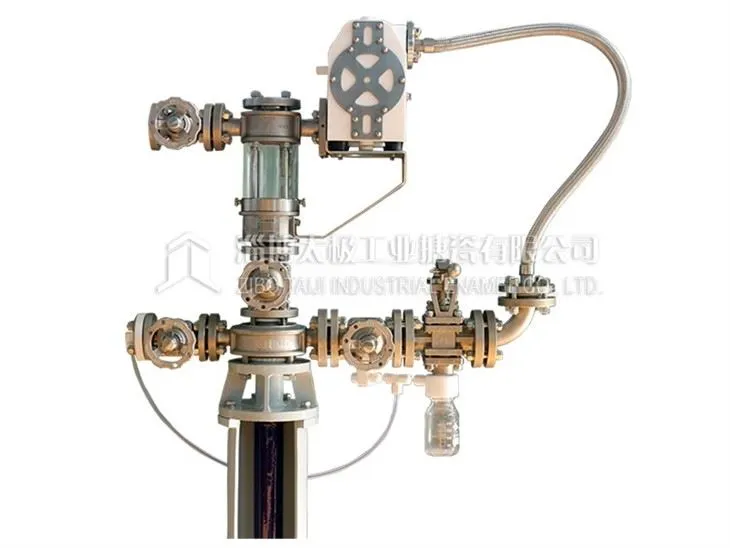

מערכת זו היא מכשיר דגימה מקוון אנטי קורוזיבי. החלק במגע עם המדיום מרופד ב-PFA או פלואור כדי להשיג את המטרה של אנטי קורוזיה. צינור היניקה של טפלון המותאם לצינור ההחדרה (מרופד פלואור / מצופה זכוכית) טובל מתחת לנוזל הבינוני בכלי להגברת יציבות התהליך. משאבת הסרעפת מופעלת על ידי אוויר דחוס נקי והדגימה זורמת במחזור סגור לולאה במערכת הדגימה, שהיא מהירה, בטוחה וללא זיהום.
שלבי התקנת דגימה ודגימה
תהליך ההתקנה
1. התקן (צינור ההחדרה) על הזרבובית המתאימה של הכור והדק את הברגים.
2. הפרד את הקצה התחתון (בסיס) של מערכת הדגימה (שסתום דיאפרגמה 1), והתקן (בסיס) לקצה העליון של (צינור ההכנסה).
3. הכניסו את האוגן החיצוני של הטפלון (צינור היניקה) לתוך החלל הפנימי של (הבסיס), והאוגן החיצוני של הטפלון (צינור היניקה) מותאם למשטח האיטום של (מושב השסתום).
4. חבר והדק את שאר גוף מערכת הדגימה כדי להבטיח שחלק האיטום של (הבסיס) יהיה הדוק וללא דליפה.
הליך דגימה
1. אשר ובדוק את ההתחלה:
ת: כל שסתומי הדיאפרגמה סגורים.
ב: אין שאריות בתוך ומחוץ למערכת הדגימה, ואין פגיעה במשקפת הראייה.
ג: מלא את משאבת הסרעפת בלחץ אוויר נקי {{0}}.2~0.3 MPa.
ד: {{0}}.2~0.3 MPa מקור גז חנקן משמש לנשיפה לאחור.
ה: יש צורך בבקבוק דגימה רזרבי אחד של 150/250 מ"ל מזכוכית בורוסיליקט.
2. לולאת מחזור:
א: פתוח (שסתום 1) -- פתוח (שסתום 2).
ב: פתוח (משאבת דיאפרגמה). המשאבה עובדת.
ג: התבוננו (משקפת ראייה). החלון מלא במדיום, ונוצר בו זמנית מצב של מחזור דגימה.
3. דגימה:
ת: לחץ (ידית שסתום הדגימה). התבונן במינון של בקבוק הדגימה ושחרר את הידית של שסתום הדגימה בזמן.
ב: כבה (משאבת דיאפרגמה).
ג: התהליך המתיש בבקבוק הדגימה.
c1: כאשר המיכל בלחץ אטמוספרי: פתוח (שסתום דיאפרגמה 3) - סגור (שסתום דיאפרגמה 3).
c2: כאשר הלחץ במיכל קטן או שווה ל-0.2MPa: פתוח (שסתום מחט טפלון) - סגור (שסתום מחט טפלון).
הערה: יש לפרוק את הגזים המזיקים להתקן אחסון בטוח.
ד: הסר את (בקבוק הדגימה) ואטום את פיית הבקבוק - הכניסו (בקבוק דגימה חלופי).
ה: פתח (שסתום דיאפרגמה 4) - בצע (חנקן) כדי לנשוף את המדיום הנותר במערכת בחזרה לתוך הכלי - סגור (שסתום דיאפרגמה 4).
f: סגור (שסתום דיאפרגמה 2) - סגור (שסתום דיאפרגמה 1).
g: הדגימה הושלמה.
תיאור תהליך הניקוי של הכור עם מערכת דגימה אוטומטית
במהלך תהליך הניקוי של כל הכור, ניתן לבצע את הניקוי והטיהור הפנימי של מערכת הדגימה על פי שלבי הדגימה לעיל.
